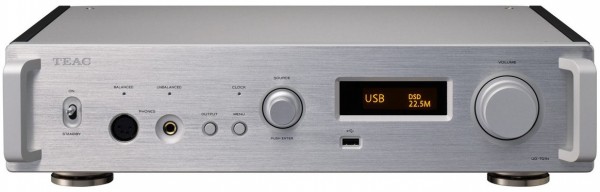

Teac UD-701N-S DAC silber

Anstatt einen generischen DAC-IC zu verwenden, haben wir einen neu entwickelten diskreten TEAC (Delta Sigma) DAC eingebaut, der aus diskreten Schaltungen besteht und einen FPGA mit unseren Original-Algorithmen verwendet. Analoge Signale werden mit hoher Audioqualität ausgegeben.

DSD-Signale werden unverändert übertragen, während PCM-Signale nach Durchlauf eines -Modulators und Umwandlung in 1-Bit-Signale übertragen werden.

Dieses perfekt klare Klangfeld, das speziell dem diskreten Aufbau zu verdanken ist, steht für die Realisierung der TEAC Klangziele. Mit dem diskreten TEAC DAC ist die Wiedergabe von 22,5MHz DSD und 384kHz/32-bit PCM möglich.

Doppelte Mono-Struktur

Wir haben im gesamten Gerät eine extravagante Dual-Mono-Struktur eingebaut, von der Leistungsschaltung mit unabhängigen linken und rechten Ringkerntransformatoren über die D/A-Wandlersektion bis hin zur analogen Ausgangsstufe.

Diese duale Modellstruktur mit kompletten Mono-Schaltungen für beide Kanäle verhindert Unterbrechungen zwischen dem linken und rechten Kanal und ermöglicht die Realisierung eines vollen musikalischen Ausdrucks, der ein Gefühl von Raum und Dimension wiedergibt.

Vollausgeglichene Übertragung in jeder Stufe

Die vollständig symmetrische Übertragung des linken und rechten analogen Ausgangssignals nach der D/A-Wandlung durch die letzte Ausgangsstufe trägt wesentlich zur Verbesserung des Signal-Rausch-Verhältnisses und zur Erhöhung des Dynamikbereichs bei.

Dadurch werden die Signale in einem reineren Zustand übertragen, ohne dass das Lauftraumgefühl hochauflösender Audioquellen verloren geht.

Vier Ringkerntransformatoren mit hoher Kapazität

Zusätzlich zu den 2 Ringkerntransformatoren für die unabhängigen linken und rechten Analogsignale werden sowohl im Netzwerkmodul als auch im digitalen Steuerteil separate Ringkerntransformatoren verwendet. Insbesondere wird das Netzwerkmodul, das eine fortschrittliche Verarbeitung erfordert, mit stabilem Strom versorgt und linearer Leistung verstärkt.

Analoge Vorverstärkerfunktion mit 2 Line-Eingängen über RCA/XLR und 4 digitalen Eingängen Der UD-701N arbeitet nicht nur als USB-DAC/Netzwerkplayer mit zwei Sätzen koaxialer und optischer Digitaleingänge, sondern auch als hochwertiger analoger Vorverstärker, indem er zusätzliche analoge Audioeingänge über Cinch- und XLR-Buchsen besitzt, an die der Anwender herkömmliche Audioquellen anschließen kann.

Unser TEAC-QVCS (Quad Volume Control System) ist ein Lautstärkeregler mit variabler Verstärkung und vier unabhängigen Schaltungen für links, rechts, positiv und negativ (L+, L-, R+ und R-). Durch die Platzierung in der Audiosignalstrecke wird diese so kurz wie möglich gehalten, was der Verschlechterung von Audiosignalen aufgrund des Ziehen durch Signalleitungen entgegenwirkt.

Da sich die Lautstärke zudem in extrem feinen 0,5-dB-Schritten einstellen lässt, können Sie die ideale Lautstärke für das verwendete Audiosystem oder Kopfhörer erreichen.

Verbesserte TEAC-HCLD-Ausgangspufferschaltungen mit erhöhtem Strom

Wir haben TEAC-HCLD2 Schaltungen (verbesserte Versionen unserer TEAC-HCLD (TEAC High Current Line Driver) Ausgangspufferschaltungen) verwendet.

Diese erhöhen die Stromübertragungsfähigkeiten, die für analoge Ausgangsschaltungen besonders wichtig sind. Jeder Kanal hat eine positive und negative Zweikreisstruktur mit Diamantpufferverstärkern, die hohe Stromübertragungsfähigkeiten aufweisen und als Leitungstreiber verwendet werden.

Die Ansteuerung erfolgt differenziell für den symmetrischen Ausgang und parallel für den unsymmetrischen Ausgang. Durch die Erhöhung der Stromübertragungsfähigkeit wird die verlustfreie Übertragung der Dynamik von Audiosignalen möglich.

4-poliger XLR-Kopfhörerverstärker, der zwischen symmetrischer und aktiver Masse umgeschaltet werden kann Im dedizierten Kopfhörerverstärker werden insgesamt vier Diamantpuffer, je einer im linken, rechten, positiven und negativen Stromkreis, verwendet, die den Anschluss von Kopfhörern mit symmetrischem Antrieb ermöglichen.

Darüber hinaus können diese Verstärker auch im Single-End-Betrieb durch Parallelschaltung einen stärkeren Antrieb liefern als gewöhnliche Single-End-Kopfhörerverstärker. Dadurch kann das Potenzial vieler Kopfhörertypen, einschließlich 600 ohm Kopfhörer mit hoher Impedanz, realisiert werden.

Aktive Masse ist eine auf den Prinzipien einer symmetrischen Verbindung basierende Antriebsmethode, die sich 0 V nähert, indem der COLD-Stecker mit der Masse verbunden wird und die Masse mit Hilfe einer Verstärkerschaltung zwangsweise angetrieben wird.

So kann nicht nur eine idealere Masse als bei Verwendung einer gewöhnlichen Masse realisiert werden, sondern auch der Einfluss von Brummgeräuschen, die von der Stromversorgung kommen, kann unterdrückt werden. Durch die Absenkung des Grundrauschens ist außerdem eine Vertiefung der Stille zu erwarten, die für eine authentische Textur von Klängen sorgt.

MQA-Volldecoder, der auch digitale Eingänge unterstützt

MQA (Master Quality Authenticated) ist ein hochwertiger Audiocodec, der die Wiedergabe auf demselben Qualitätsniveau wie Studio-Master ermöglicht.

Der UD-701N verfügt über einen MQA-Decoder, der D/A-konvertierte Wellenformen mit einer Genauigkeit von bis zu 5 ms steuert, um analoge Wellenformen zu erreichen, die den Originalaufnahmen entsprechen.

Ein Wiedergabeklang, der dem menschlichen Ohr wie das Original erscheint, kann erreicht werden, indem die "Klangunschärfe" stark reduziert wird, die leicht auftritt, wenn Töne plötzlich beginnen oder wenn die Schalldruckunterschiede extrem sind.

Da ein Volldecoder enthalten ist, können zusätzlich zur Datei- und Netzwerkwiedergabe auch MQA-Daten von digitalen Eingängen dekodiert werden. Die Wiedergabe von MQA-CDs ist möglich, indem Sie den digitalen Ausgang eines CD-Players mit dem UD-701N verbinden.

Upconversion

Die Hochkonvertierungsfunktion verwendet RDOT-NEO (Refined Digital Output Technology NEO), um digitale PCM-Audiosignale sanft zu ergänzen und deren Abtastfrequenzen 2-, 4- oder 8-fach hochzukonvertieren (maximal 384kHz).

RDOT, das eine analoge Interpolationsmethode unter Verwendung der Fluency-Logik anwendet, ist eine Technologie, die entwickelt wurde, um die Reproduktion und Wiedergabe von Frequenzen höher als 20 kHz zu ermöglichen, die bei digitalen 44,1kHz/48kHz-Signalen verloren gehen. Basierend auf den gelesenen Informationen werden analoge Daten zwischen den Wellenform-Samples generiert, was ebenfalls zu Daten über 20 kHz führt.

Bluetooth-Empfänger unterstützt LDAC, aptX™ HD und andere hochauflösende Übertragungsformate Neben den Codecs LDAC™ und LHDC, die Audiodaten in einer Qualität übertragen können, die als hochauflösend gilt (96kHz/24-Bit), unterstützt es auch Qualcomm® aptX™ HD, das eine Übertragung mit 48kHz/24-Bit ermöglicht.

Natürlich werden auch die beliebten AAC-, Qualcomm® aptX™- und SBC-Codecs unterstützt, sodass Sie problemlos eine hochwertige drahtlose Wiedergabe von Smartphones und digitalen Audioplayern genießen können. Unterstützung für beliebte und komfortable Netzwerkfunktionen, einschließlich OpenHome und Roon Ready Gängige Steuerungs-Apps, die OpenHome unterstützen, können mit dem UD-701N verwendet werden, der diese Plattform ebenfalls unterstützt.

Außerdem können Wiedergabelisten auf dem UD-701N mit TEAC HR Streamer und anderen Steuerungs-Apps, die OpenHome unterstützen, verwaltet werden. Die lückenlose Wiedergabe wird ebenfalls unterstützt.
